Différence entre chevrons et poutres : bien dimensionner sa charpente et sa couverture

Concevoir ou rénover une toiture implique de bien comprendre le rôle de chaque pièce de bois qui la compose. Entre les chevrons, les pannes et les poutres, chaque élément remplit une fonction précise dans l'ossature du toit. Maîtriser ces distinctions permet de dimensionner correctement sa charpente, de choisir les bonnes sections de bois et d'assurer une couverture de toit durable et résistante.

En quelques points

• La charpente se compose de pannes et poutres, qui forment la structure porteuse, et de chevrons, qui servent de support direct à la couverture.
• Les pannes, disposées horizontalement, transmettent les charges du toit aux murs porteurs via les arbalétriers.
• Le chevron assure le lien entre l'ossature portante et les matériaux de couverture tout en résistant à la flexion grâce à sa section rectangulaire.
• Le dimensionnement précis des pièces de bois doit intégrer la pente du toit, le poids des matériaux de couverture et les charges climatiques comme la neige.
• L'entraxe entre les chevrons doit être rigoureusement calculé pour éviter le fléchissement des liteaux ou de la sous-toiture.
• Le choix entre les essences comme l'épicéa et le sapin influence les performances mécaniques et la stabilité de la structure de la toiture.

Rôles respectifs du chevron et de la poutre dans la charpente

Une charpente est un assemblage de pièces de bois formant l'ossature d'un toit. Chaque composant y joue un rôle bien défini, et confondre les différentes pièces peut mener à des erreurs de dimensionnement coûteuses lors de la construction.

La poutre et les pannes pour la structure portante

Les poutres et les pannes de charpente constituent la structure portante du toit. Les pannes sont des pièces horizontales posées perpendiculairement aux arbalétriers : on distingue la panne faîtière, placée au sommet, la panne sablière, en bas des versants, et les pannes ventrières, intermédiaires. Elles servent de support aux chevrons et reprennent l'ensemble des charges transmises par la couverture. Les arbalétriers, quant à eux, supportent les versants du toit et transfèrent les efforts vers les murs porteurs. L'entrait maintient la distance entre les chevrons et peut se présenter sous différentes formes selon la charpente traditionnelle ou industrielle.

Le chevron pour le soutien de la couverture de toit

Le chevron est une longue pièce de bois inclinée qui repose directement sur les pannes et soutient le couvrement. C'est lui qui reçoit les liteaux ou lattes, sur lesquels viennent s'ancrer les matériaux de couverture comme les tuiles, les ardoises ou le bac acier. Sa section est généralement de format rectangulaire, plus haute que large, afin de résister à la flexion. Contrairement aux poutres principales, le chevron ne porte pas la structure globale du toit : il assure le lien entre l'ossature portante et la surface de couverture.

Calcul de la section et des dimensions des pièces de bois

Bien dimensionner ses chevrons et ses pannes est une étape essentielle de tout projet de toiture. Un mauvais calcul de section peut entraîner des déformations, voire des effondrements sous le poids de la neige ou des matériaux.

Impact du poids des matériaux et de la pente du toit

Le dimensionnement des chevrons dépend de plusieurs paramètres interdépendants. La pente du toit influence directement les efforts de flexion : plus elle est prononcée, plus les pièces de bois sont sollicitées dans leur longueur. Le poids des matériaux de couverture varie fortement selon les types utilisés : une toiture en tuiles lourdes sollicitera bien davantage la structure qu'une toiture en bac acier. À cela s'ajoutent les charges climatiques, notamment la neige dans les régions exposées. Pour un projet donné, un chevron de section insuffisante fléchira sous la charge, ce qui fragilise l'ensemble de la charpente.

Pour affiner ces calculs, il est possible de recourir à des logiciels spécialisés qui intègrent les normes en vigueur. Ces outils permettent de simuler les charges et d'obtenir les sections minimales recommandées en fonction de la longueur des portées et de l'entraxe choisi.

Choix des essences de bois entre sapin et épicéa

Le choix de l'essence de bois a une incidence directe sur les performances mécaniques des pièces. Le sapin et l'épicéa sont les deux essences les plus couramment utilisées pour la charpente en France. L'épicéa, très présent dans les régions de montagne et dans les pays du nord de l'Europe, offre une bonne résistance à la flexion et une légèreté appréciable. Le sapin, lui, est apprécié pour sa stabilité et sa disponibilité dans les scieries artisanales comme industrielles. Ces essences sont généralement disponibles en section rectangulaire, dans des formats standardisés qui facilitent la pose et le débit sur chantier. Le choix entre les deux dépend souvent du prix, de la région et des disponibles localement.

Détermination de l'entraxe et règles de pose de la toiture

Une fois les sections choisies, il reste à définir l'espacement entre chaque chevron. Cet entraxe conditionne à la fois la résistance de la toiture et la compatibilité avec les matériaux de couverture.

Méthode pour définir la distance entre chaque chevron

L'espacement des chevrons, aussi appelé entraxe, se calcule en tenant compte de la longueur de portée, du poids de la couverture et de la résistance du matériau de couverture posé dessus. Un entraxe trop important peut provoquer un fléchissement des liteaux ou des panneaux de sous-toiture entre deux appuis. En pratique, l'entraxe est souvent compris entre quelques dizaines de centimètres selon les matériaux, les liteaux et la section des chevrons retenus. Pour une toiture en bac acier, les bacs supportent des portées plus importantes, ce qui peut permettre un espacement plus large entre les chevrons. Pour une toiture en tuiles, l'entraxe est généralement plus resserré afin de garantir un appui suffisant sur toute la surface en mètres carrés.

Techniques d'installation pour bac acier et charpente traditionnelle

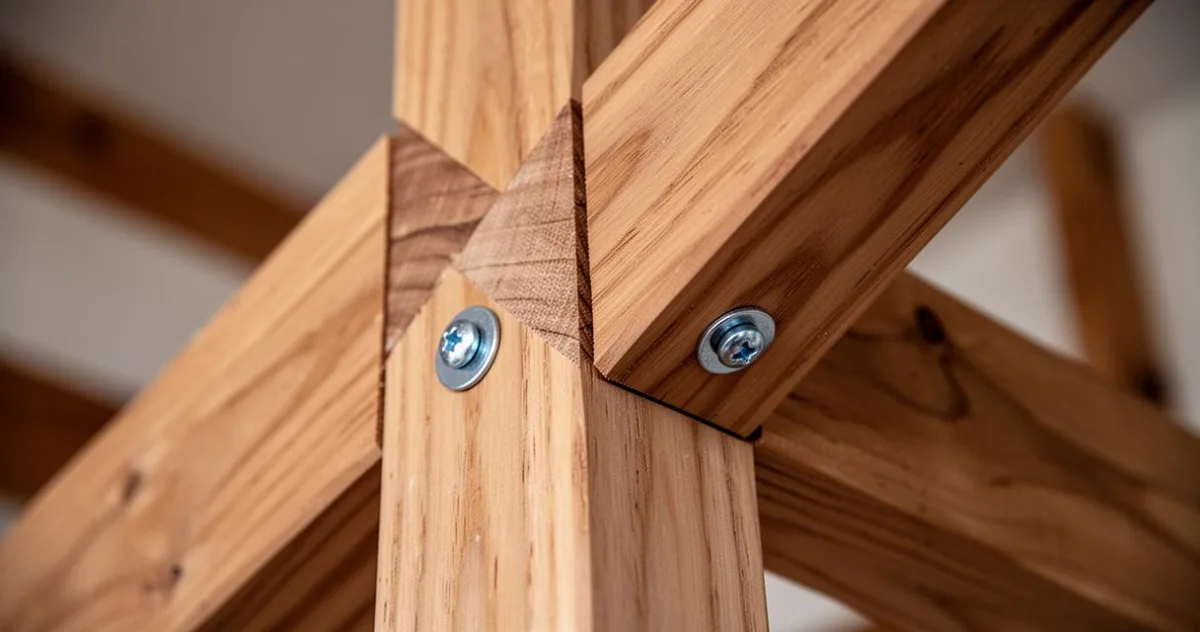

La pose des chevrons diffère selon que l'on travaille sur une charpente traditionnelle ou une ossature légère destinée à recevoir du bac acier. Dans une charpente traditionnelle, les chevrons s'emboîtent sur les pannes grâce à des assemblages précis. Des petites pièces de bois appelées échantignoles peuvent être fixées à l'arbalétrier pour servir d'appui aux chevrons. Le contreventement, réalisé par un assemblage de pièces de bois, assure la stabilité latérale de l'ensemble et évite tout basculement sous les efforts du vent.

Pour une couverture en bac acier, la construction est souvent plus légère. Les bacs nervurés se posent directement sur les chevrons ou sur des pannes secondaires, avec un recouvrement minimal selon la pente. La fonction des chevrons reste la même, mais leur section peut être adaptée à la moindre charge. Dans tous les cas, le respect des espacements recommandés et le choix d'une section adaptée à la portée garantissent la pérennité de la toiture, quelle que soit la pièce de bois mise en œuvre.
